Guía Lineal QE

Movimiento suave y bajo ruido para alta velocidad

La serie QE de HIWIN está diseñada para aplicaciones que requieren bajo nivel de ruido.

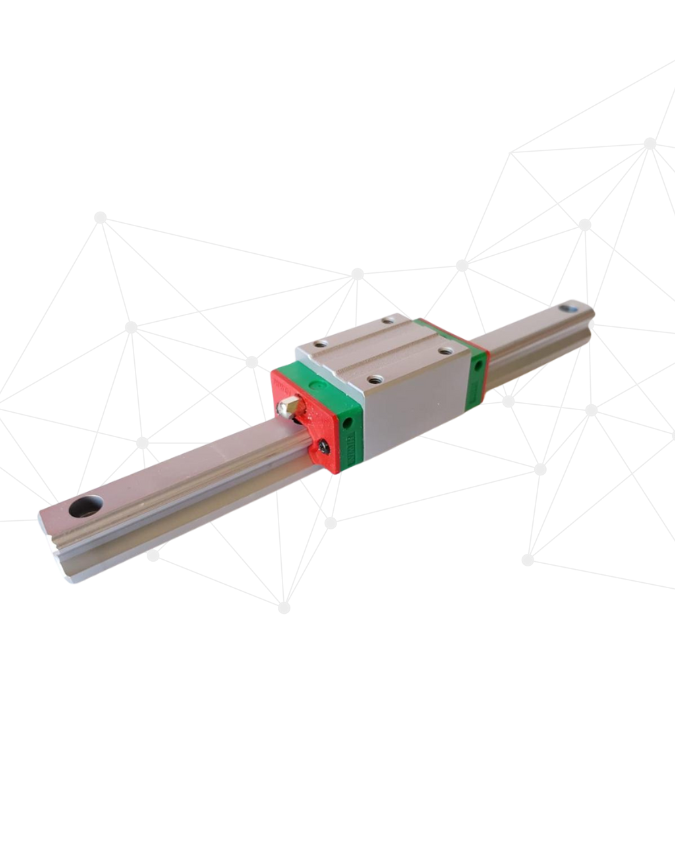

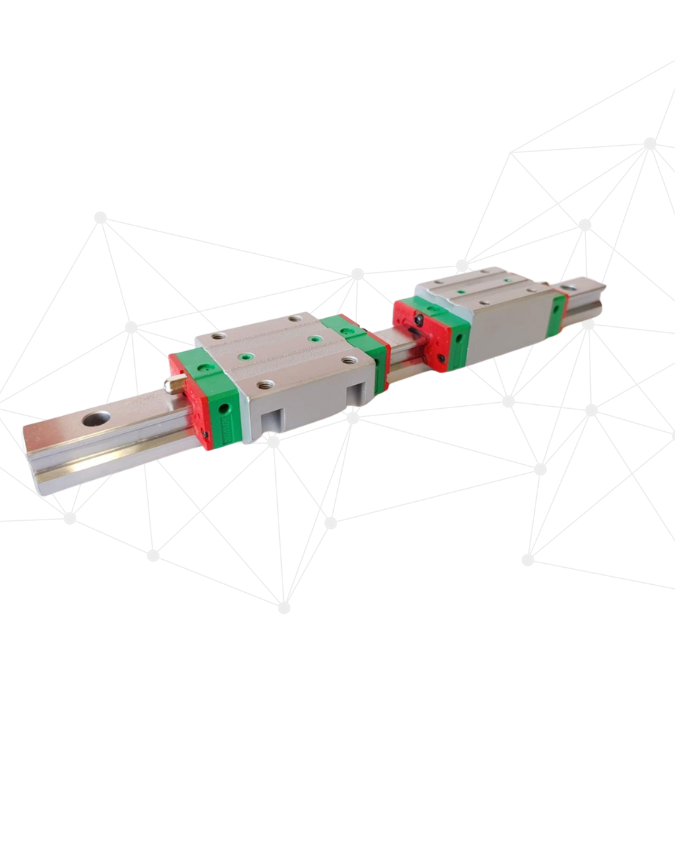

EG HIWIN EG HIWIN (1)
FICHA TÉCNICA

suavidad en el desplazamiento y buena capacidad de carga, gracias a la tecnología SynchMotion™, que reduce el ruido generado por la circulación de las bolas. Comparada con la serie QH, la QE ofrece una solución más compacta y económica, pero manteniendo un excelente desempeño en movimientos lineales de alta precisión.



  • Tamaños disponibles: de 15 mm a 35 mm

  • Diseño de bajo perfil: ideal para equipos compactos o con restricciones de espacio

  • Alta capacidad de carga: pese a su tamaño reducido, ofrece buena rigidez y soporte

  • Opciones de precarga: ligera, media y alta, según las necesidades de aplicación

  • Grados de precisión: normal, alto y súper alto

  • Aplicaciones típicas: impresoras industriales, automatización ligera, equipos médicos, sistemas pick & place, maquinaria de inspección

La serie EG se caracteriza por tener un diseño compacto de perfil bajo y una alta capacidad de carga, ideal para aplicaciones donde el espacio vertical es limitado pero se requiere alta precisión.

Tipos de bloques (carros):

  • EGH: Bloque estándar (Standard block)

  • EGW: Bloque ancho (Wide block)

Tamaños disponibles (ancho del riel):

  • 15, 20, 25, 30, 35 mm

Códigos comunes:

  • EGH15CA → Bloque estándar, tamaño 15, precarga ligera, montaje superior

  • EGW20CC → Bloque ancho, tamaño 20, precarga media, montaje superior

  • EGH25HA → Bloque estándar largo, tamaño 25, precarga alta

  • EGW30CAZAC → Bloque ancho, recubrimiento anticorrosión (ZAC)

Tamaño (ancho del riel)Tipo de bloqueAltura del bloque (mm)Ancho del bloque (mm)Longitud del bloque (mm)Modelos comunes
15QE-W (ancho)244740.4 – 59.6QEW15CA, QEW15HA
 QE-C (compacto)283440.4 – 59.6QEC15CA, QEC15HA
20QE-W306344 – 71QEW20CA, QEW20HA
 QE-C344244 – 71QEC20CA, QEC20HA
25QE-W367048 – 84QEW25CA, QEW25HA
 QE-C404848 – 84QEC25CA, QEC25HA
30QE-W409053.6 – 106QEW30CA, QEW30HA
 QE-C456053.6 – 106QEC30CA, QEC30HA
