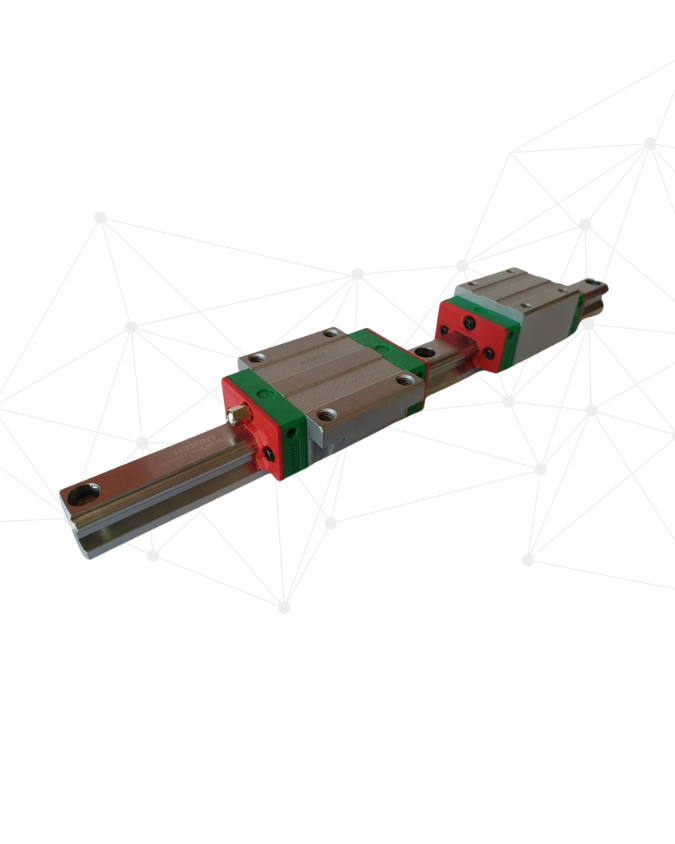

Guía Lineal HG

Diseño de cuatro filas de bolas recirculantes

Las guías lineales de la Serie HG de Hiwin están diseñadas para soportar altas cargas con máxima rigidez y precisión.

guias lineales
FICHA TÉCNICA

Las guías lineales de la Serie HG de Hiwin están diseñadas para soportar altas cargas con máxima rigidez y precisión. Su diseño de cuatro filas de bolas recirculantes permite un movimiento suave, estable y silencioso, ideal para maquinaria CNC, automatización industrial y equipos de alto rendimiento.

  • Tamaños disponibles: desde 15 mm hasta 65 mm

  • Opciones de precarga: ligera, media y alta, para adaptarse a distintas exigencias de rigidez

  • Alta precisión: disponible en grados normal, alto y súper alto

  • Larga vida útil: gracias a su diseño optimizado y materiales de alta calidad

  • Aplicaciones típicas: maquinaria CNC, centros de mecanizado, sistemas automáticos de ensamblaje, equipos médicos y más

  • Los modelos de la serie HG se identifican por un código que incluye el tipo de bloque, el tamaño, el grado de precisión y la longitud. A continuación, te explico las combinaciones más comunes:

    Tipos de bloque (carro):

    • HGW: bloque ancho (wide block)

    • HGH: bloque estándar (standard block)

    Tipos de montaje:

    • C: montaje desde la parte superior (top mounting)

    • R: montaje desde la parte inferior (bottom mounting)

    Tamaños disponibles:

    • 15, 20, 25, 30, 35, 45, 55, 65
      (el número indica el ancho del riel en milímetros)

    Ejemplos de modelos completos:

    • HGH25CA: bloque estándar para riel de 25 mm, montaje superior, precarga normal

    • HGW30CC: bloque ancho para riel de 30 mm, montaje superior, precarga pesada

    • HGH35HAZAC: bloque largo de alta precarga y alta precisión, recubierto contra corrosión

Modelo Tipo de Bloque Tamaños Disponibles (mm) Tipo de Precarga Características Clave Aplicaciones Típicas
HGH-CA Estándar, corto 15 – 65 Ligera/Media Versátil, compacto, montaje superior CNC, automatización, maquinaria industrial ligera
HGH-HA Estándar, largo 15 – 65 Media/Alta Mayor capacidad de carga axial Centros de mecanizado, sistemas de corte
HGW-CC Ancho, largo 15 – 65 Media/Alta Mayor estabilidad, resistente a momentos de torsión Máquinas herramienta, sistemas robóticos
HGW-CA Ancho, corto 15 – 65 Ligera/Media Bloque ancho en versión compacta Automatización general, estructuras con vibración
