CAP-CT

La mayor área de visión transmisiva de infrarrojos (IR)

La serie CAP-CT tiene la mayor área de visión transmisiva de infrarrojos (IR) visualmente clara disponible.

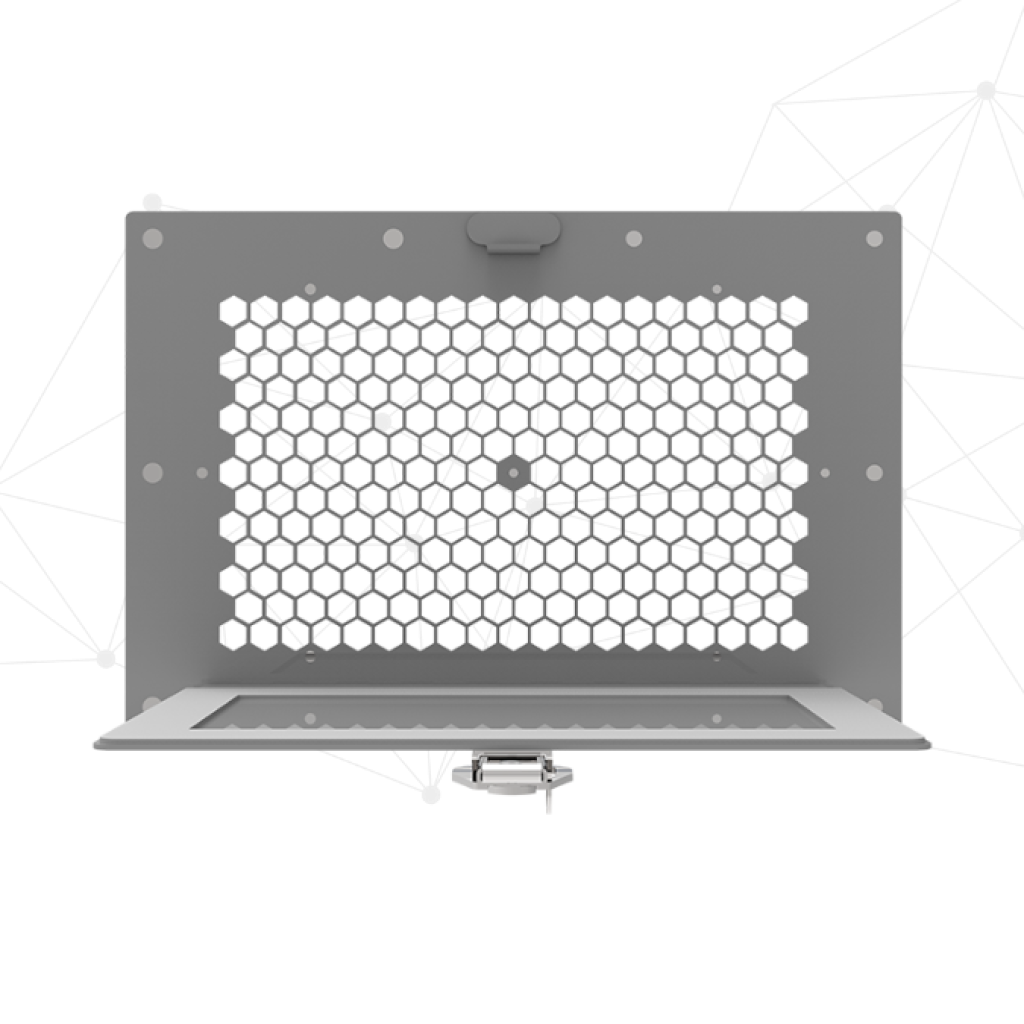

CAPT-CT iriss
FICHA TÉCNICA

La serie CAP-CT tiene la mayor área de visión transmisiva de infrarrojos (IR) visualmente clara disponible. El exclusivo polímero reforzado Poly-View System™ de calidad farmacéutica permite que cualquier cámara termográfica vigile activos completamente imperturbables dentro de equipos eléctricos energizados en los espectros visual, UV e IR de onda corta, onda media y onda larga. La mayor área de visión rectangular proporciona un campo de visión sin igual en comparación con las ventanas IR redondas tradicionales. La CAP-CT ofrece tapas de cierre para su ventana de IR. Son útiles en zonas de mucho tráfico y protegen los cristales de visión IR de impactos, restos volantes y polvo. Fabricada en aluminio, la serie CAP-CT se recomienda para todas las aplicaciones de interior.

ModeloCAP-CT-4CAP-CT-6CAP-CT-12CAP-CT-18CAP-CT-24
Especificaciones generales
Altura total15,24 cm (6 pulg.)21,8 cm (8,6 pulg.)20,6 cm (8,1 pulg.)21,8 cm (8,6 pulg.)21,8 cm (8,6 pulg.)
Anchura total15,24 cm (6 pulg.)16 cm (6,3 pulg.)30,5 cm (12,0 pulg.)45,7 cm (18 pulg.)61 cm (24,0 pulg.)
Clasificación ambiental IP/ NEMAIP65 / NEMA 4
Temperatura de funcionamiento-40°C (-40°F) a 273°C (523°F)
Material del cuerpoAluminio 5052 recubierto de polvo
Material de la juntaUL 94 5VA TPE; -40°C (-40°F) a 273°C (523°F)
Material de los herrajesAcero inoxidable 316
Rango de tensiónCualquier
Conexión a tierra automáticaSí
Especificaciones ópticas
Altura de la abertura de visión9,77 cm (3,85 pulg.)16,14 cm (6,356 pulg.)14,02 cm (5,520 pulg.)14 cm (5,5 pulg.)14,02 cm (5,52 pulg.)
Anchura de la abertura de visión9,68 cm (3,81 pulg.)9,69 cm (3,814 pulg.)23,18 cm (9,127 pulg.)39 cm (15,4 pulg.)53,84 cm (21,20 pulg.)
Material ópticoPoly-View™ polímero transmisivo visual, UV e IR, conforme a UL 746; de -40°C (-40°F) a 325°C (617°F)
Material de la rejilla de refuerzo ópticoRejilla de refuerzo de aluminio (IP22/ IP2x estándar)
Capacidades de inspección y aplicaciones
IR de onda media e IR de onda larga; Ultravioleta (UV); Inspección visual; Aplicaciones de media/alta tensión
Certificaciones
Listado UL (E491496)
Certificado por UL (EE.UU.) y cUL (Canadá) conforme a las siguientes normas: 50V, 50E, 756C: Impacto e inflamabilidad, 746C y 746A-2012, 1558: Resistencia al impacto y a la carga
, 508A: ANSI 508A
CSA C22.2 nº 14-13, C22.2 nº 14-10, C22.2 nº 94-M91, C22.2 nº 94.1-07, C22.2 nº 94.2-07
Homologación Lloyds de Londres
Oficina Americana de Navegación (ABS)
DNV (Det Norske Veritas) P261.1E Aplicaciones marítimas, de buques y en alta mar
IEEE C37 20.7 Tipo 2B, C37 20.2.a.3.6: Impacto y carga
IEC 62271-200, 60262271-200,60298 Apéndice A, 60068-2-6:2007, 60068-2-3, 60068-2-78:2012
Otros
GarantíaGarantía incondicional de por vida

Campo de visión sin igual

A diferencia de las ventanas de infrarrojos redondas, las ventanas de infrarrojos de gran formato IRISS de la serie CAP-CT y las personalizadas tienen un campo de visión muy superior. La Serie CAP-CT tiene un gran FOV que ofrece al termógrafo la posibilidad de infinitos ángulos de visión dentro del cuadro eléctrico.

Personalizable

No existe una inspección por infrarrojos estándar, así que ¿por qué debería existir sólo una ventana por infrarrojos estándar? IRISS es el único fabricante de ventanas IR con soluciones para aplicaciones únicas.

Listado UL

Los paneles de recambio de gran formato, como la serie CAP-CT, son ahora componentes de recambio homologados por UL (expediente UL E 491496). La serie CAP-CT tiene un campo de visión (FOV) sobredimensionado que proporciona al termógrafo infinitos ángulos de visión dentro del sistema de bus.
