Ballscrews

Precisión y Rendimiento en Movimiento Linear

Los ballscrews de Hiwin son componentes esenciales que convierten el movimiento rotativo en desplazamiento lineal con alta eficiencia, precisión y repetibilidad. Fabricados en diámetros desde 4 mm hasta 120 mm, están disponibles en versiones ground (mecanizado por rectificado) y rolled, y en clases de precisión JIS C0 hasta C10

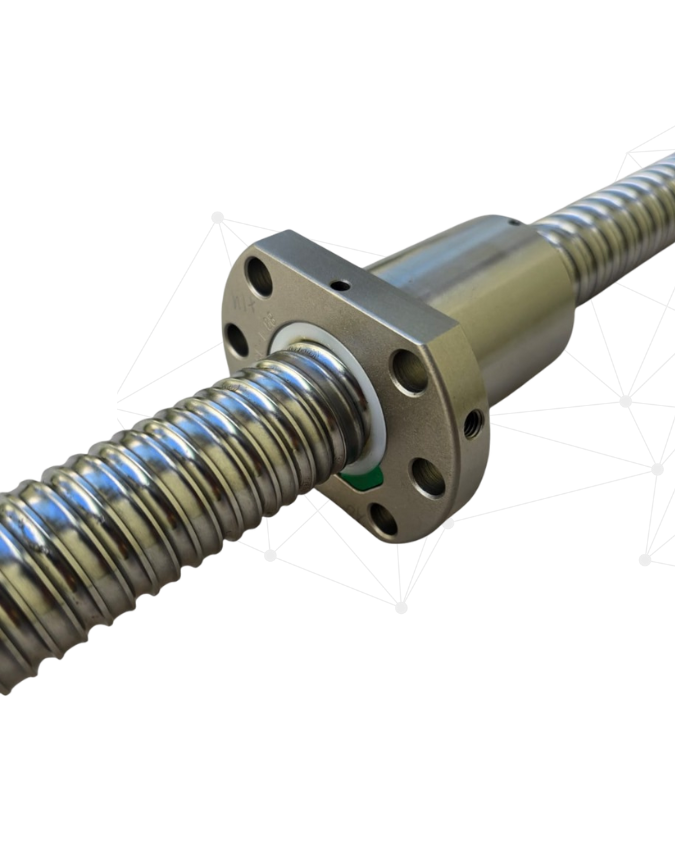

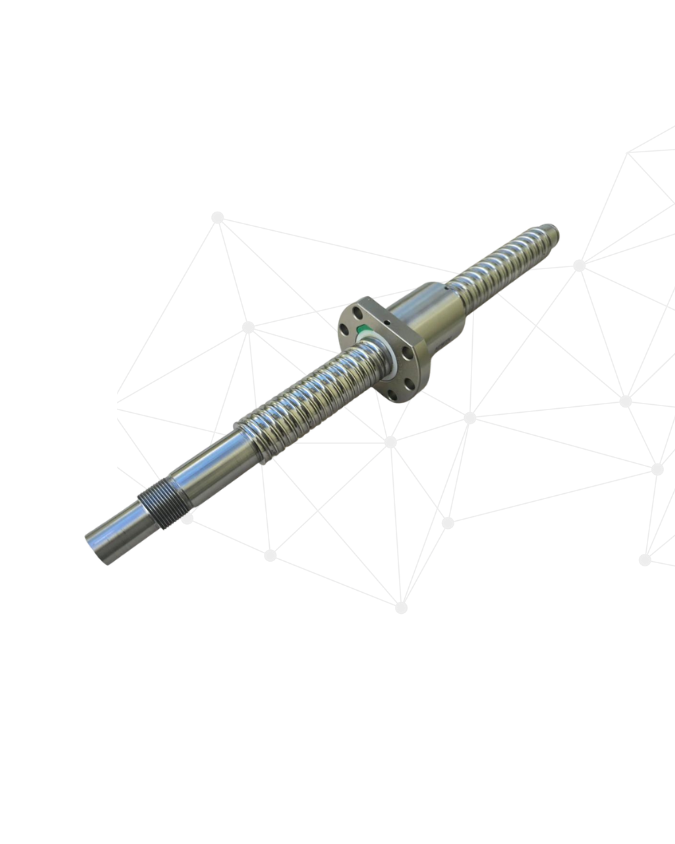

balsscrew hiwin balsscrew hiwin (1)
FICHA TÉCNICA

  • Alta precisión y repetibilidad: opciones de calidad de rectificado (Precision Ground) y estabilidad de posicionamiento .

  • Super Z / Super T – Circulación optimizada:

    • Super Z: recorrido tangencial mejorado, tamaño de tuerca reducido, menos ruido y vibración

    • Super T: recorrido tangencial que reduce el impacto, ruido y mejora la suavidad

  • Heavy Load: hasta 2–3× más capacidad de carga axial que series estándar; Dm‑N hasta 160 000; menor ruido

  • Cool Type I & II: refrigeración interna que minimiza expansión térmica, mejora la precisión y rendimiento de lubricación en altas velocidades (Dm‑N hasta 200 000)

  • Super S: retorno patentado que reduce ruido (–5–7 dB comparado con series tradicionales), Dm‑N hasta 220 000

  • Nut rotating R1: tuerca giratoria integrada, ideal para aplicaciones de alta velocidad sin giro de eje

  • Accesorios disponibles: kits de lubricación automática, juntas antipolvo, soporte de extremo y kits de retrofitting .

    • Diámetro exterior del eje (OD): 4 – 120 mm

    • Clases de precisión: JIS C0, C6, C7, C10

    • Valores Dm‑N: hasta 220 000 (Cool Type II, Super S)

    • Rango de velocidad: altas velocidades con refrigeración activa

    • Acabados: ground (rectificado), rolled (laminado)

SerieCaracterísticas claveDiámetro eje (mm)Dm‑N máximoRuido/VelocidadAplicaciones típicas
Precision GroundAltísima precisión, ideal para posicionamiento y repetibilidad4 – 120——Equipos médicos, semiconductores, instrumentación de precisión
Super ZNut pequeña, bajo ruido y vibración, circulación optimizada 160 000 CNC compactos, maquinaria de laboratorio
Super TCirculación tangencial, muy silencioso 160 000–3–5 dBMáquinas herramienta, electrónica
Heavy Load2–3× mayor capacidad de carga, robusto, resistente 160 000–5–7 dBInyección, prensa, forja
Cool Type I & IIRefrigeración interna continua, precisión térmica 200 000–Máquinas de alta velocidad, centros de mecanizado
Super SRetorno avanzado, silencioso y muy estable 220 000–5–7 dBAplicaciones de alta velocidad y precisión industrial
R1 Rotating NutTuerca giratoria integrada, sin rotación del eje ——Pick & place, mesas giratorias, manipuladores combinados
